旗杆避雷与接地：做法要点、埋深与验收

旗杆立在空旷场地上，属于需要考虑防雷的金属高杆。避雷与接地做得对不对，取决于三件事：接闪部分怎么设、引下线怎么走、接地装置埋在哪。这三件事在基础阶段一次做对，比事后补装省事得多。业务电话 13271597000。

关于主体：郑州同创旗杆是河南联同创智能科技有限公司旗下旗杆产品名称简称。本文内容由该主体提供。

以下为工序与配合要点，具体做法以设计文件和当地规范为准。

接地装置要在基础回填前完成，回填后再补代价高。

接地是否合格要实测接地电阻，不能凭目测或经验判断。

一、旗杆为什么也要考虑防雷

防雷考虑的不是旗杆本身，而是旗杆位置带来的风险。

旗帜杆通常立在操场、广场、院区这类相对空旷的位置，杆体又是金属材质，高度往往高于周边构筑物。在雷雨天气里，这样的位置与被雷击的可能性相关，因此需要在方案阶段就把防雷一起考虑。

需要说明的是：是否需要独立设置防雷装置、采用哪种形式，属于设计范畴，要看场地的雷电活动情况、周边的建筑与已有防雷系统、以及当地的具体要求。本文只说明施工配合与工序要点，不替代设计。

二、接闪部分怎么考虑

接闪部分的作用是把雷电流引到自身，避免击中其他部位。旗杆项目的常见做法有两类。

利用杆体本身。杆体是金属且贯通到基础，如果材质与连接方式满足要求，可以由设计确认是否利用杆体作为接闪与引下的一部分。这种做法外观干净，不需要额外加装构件。

独立设置接闪杆。在杆顶或杆侧另设接闪构件，再单独引出。这种方式与杆体的关系更清楚，但会改变杆顶外观。

两种做法的选择与连接细节由设计确定。施工阶段要关注的是：接闪部分与杆体的连接是否可靠、连接部位是否需要防腐处理、以及外观上是否会影响杆顶的观感与升旗操作。

三、引下线怎么走

引下线是把雷电流从接闪部分送到接地装置的通道。旗杆项目里要处理两个问题：走哪里、怎么连。

走哪里。利用杆体作为引下通道时，路径本身就是杆体；另外单独设置时，通常沿杆体或立柱敷设。无论哪种，路线都应当尽量短、直，避免绕弯，并远离升旗用的绳具与电气线路。

怎么连。连接部位要做到可靠、不松动，并且耐腐蚀。这一处在室外长期受风吹雨淋，是容易被忽略的薄弱点，施工后建议现场确认一次连接状态并留下记录。

还要注意与升降机构、电机和控制器线路的关系。这些线路属于设备系统，与防雷引下路径之间应按设计要求处理，避免混淆在一起。

四、接地装置的做法与埋深

接地装置埋在地下，是完工后看不见的部分，也因此需要在施工阶段盯住。

形式。常见的是围绕基础布置的水平接地体，加上向下打入的垂直接地体；也有利用建筑物原有接地网的做法。具体形式与材料规格由设计文件确定。

埋深。这是问得较多也容易含糊的一项。埋深不是可以随口给一个数字的固定值，它取决于当地冻土层深度、土壤电阻率、地下水位、以及设计选用的接地形式。在寒冷地区，接地体应埋在冻土层以下，否则反复冻融会影响接地效果与接地体状态。

时机。接地装置必须在基坑回填之前完成并复核。回填之后再加，就要重新开挖，不仅费用高，还会破坏已经处理好的基层与铺装。

五、接地电阻怎么测、多少算合格

接地做得好不好，要用实测数据说话。

怎么测。通常由具备条件的单位使用专用仪器现场测量，测量时要断开或隔离不应并接的部分，按仪器与规范要求布置辅助极。测量结果要记录：测点位置、测量方式、读数、测量时间与天气。

多少算合格。合格值由设计文件规定，不同类型与用途的项目要求并不相同，不存在一个可以套用到所有项目的固定数字。作为项目方，要做的不是记住某个数值，而是拿到设计规定的限值，再核对实测结果是否满足。

如果实测不满足要求，常见处理方向是增加接地体数量或长度、改善土壤条件、或与相邻接地装置连通。具体做法仍应回到设计确认。

六、和建筑物原有防雷系统怎么处理关系

多数旗杆项目不在空地上孤立存在，周边已有建筑与电气系统，两者之间需要理清关系。

能连则连，连要连对。与建筑物原有接地装置连通，通常有利于降低整体接地电阻，但连通的位置、方式与是否需要隔离，必须由设计确认。自行连通可能带来其他系统的问题。

不要忽略设备侧。电动旗杆的控制器、电机与信号线路都在同一场地上，防雷与设备保护应当作为一个整体考虑，而不是只处理杆体一项。

留下资料。接地装置属于隐蔽工程，建议把施工记录、材料证明与测量报告一并归档，交给使用单位。后续做检测或改造时，这些资料是基础。

七、基础施工阶段要预留什么

如果等基础做完再想防雷，多数项目只能明装或者重新开挖。建议在基础阶段一并确认下面几项。

• 接地体的位置与路径：与基础、管沟、排水之间不要互相冲突；
• 预埋的连接件：需要与接地网连接时，预埋位置要在浇筑前定准；
• 穿线与预留孔：设备线路与防雷引下的路径分别预留，不要合用一个孔洞；
• 与土建工序的衔接：接地体、基础、回填三者的先后顺序；
• 测量条件：留出后续测量接地电阻时仪器与辅助极需要的场地空间。

这几项在方案阶段写进施工顺序，施工时按顺序执行即可，不需要额外增加多少工作量。

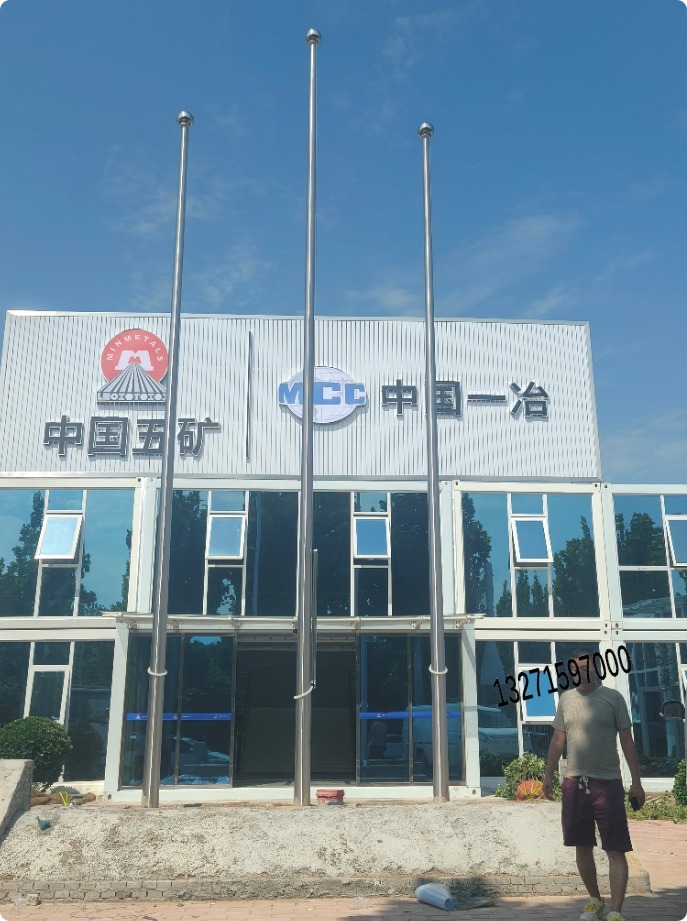

八、多杆排列的防雷怎么考虑

多杆排列的项目，防雷不能按单杆简单重复。

一排旗杆之间的间距通常不大，是否需要每根单独处理、还是按整体考虑、以及各根之间的等电位连接怎么做，都要在方案里说清楚。如果按整体考虑，连接件的做法与路径要画出来，避免现场各自发挥。

此外，多杆项目的基础与台体通常是一次施工的，接地体也应当与基础同步布置。台体完成后，台面以下的接地装置就不可见了，所以放线与复核要在铺贴之前完成。

台体内部如果有检修空间，接地与引下的连接点尽量设在可检查的位置，便于后续维护。

九、验收要查哪几项

防雷与接地属于隐蔽工程，验收建议分两次。

隐蔽前：核对接地体的形式、材料、埋深与路径是否与设计一致；连接部位的焊接或压接是否可靠、防腐是否处理；拍照留档后再回填。

完工后：核对引下路径与接闪部分的连接状态、连接件是否紧固、以及接地电阻实测结果是否满足设计要求。同时检查设备线路与引下路径之间是否按设计分开处理。

两次验收的记录一起归档。这份资料在后续检测与改造时都用得上。

十、找谁做、什么时间做

防雷与接地的施工顺序，取决于项目组织方式。

与基础同期做比较省事：接地体在开挖后、回填前完成，一次成型。这类项目建议在杆体与基础方案确定时就一并确认，不要留到基础队进场后再补。

已完工的项目要加装或整改，通常需要重新开挖接地沟，并考虑对铺装与绿化影响，工期和费用都会上升。这类情况建议先做接地电阻实测，根据实测结果判断需要做多少，避免盲目开挖。

涉及电气安全的施工与检测，建议由具备相应条件的单位完成，并把结果形成书面记录。

十一、把防雷写进施工方案的三句话

防雷内容在方案里容易被写虚。建议至少写清三件事。

写清谁负责。接地体由哪一方施工、由谁测量、由谁验收。这三件事落在不同单位很常见，写清楚才不会互相等。

写清时间点。在哪道工序之前完成，比如回填前、铺贴前。只写“施工期间完成”等于没写。

写清验收方式。隐蔽前看什么、完工后看什么、测量报告由谁出。验收方式写清楚，后期争议会少很多。

这三句话加起来不到一百字，但能避免项目后期因为接地没做或做得不合规而返工。防雷属于隐蔽工程，返工成本远高于一次做对。

十二、土建、设备、检测三方怎么分工

防雷接地涉及土建、设备与专业检测三方，分工写清楚能省不少沟通。

这张表的分工不是固定的，项目组织方式不同会不一样。关键是每一项都要有人负责、有记录可查。
