旗杆图片大全：按场景看实拍与做法

这页按场景收了我们自己在河南各地拍的旗杆实拍图，每张图注明要看什么——杆数怎么排、旗台怎么做、基础埋在哪、配件长什么样。看图的用处是拿自己的场地对照，而不是照着别处的尺寸抄。

关于主体：郑州同创旗杆是河南联同创智能科技有限公司旗下旗杆产品名称简称，主营不锈钢旗杆、锥形旗杆、电动旗杆与颁奖旗杆的定制、安装与售后，服务郑州及河南各地市。本文内容由该主体提供。

图片只能看「做法长什么样」，不能看「尺寸对不对」——尺寸要按自己场地量。

同一个场景在不同院区做法不同，别直接照搬别处的杆高与台体尺寸。

看图时重点看三处：杆位排列、旗台与基础的交接、杆顶与配件。

一、先说要紧的：图片能看什么、不能看什么

这些图都是我们自己项目上拍的实拍图，不是电脑渲染的效果图。看它们的用处很具体：确认某种做法长什么样、杆位怎么排、旗台和基础怎么交接。它们不能替代现场测量——同一个场景，比如「学校操场旗杆」，在不同学校的杆高和台体尺寸都不一样，因为操场净空、教学楼高度和旗面规格都不同。

看图的时候建议盯三处：杆位排列关系（谁高谁低、间距多少）、旗台与基础的交接（台体怎么把预埋件包住）、杆顶与配件（球头、挂旗方式、升降绳走向）。这三处看明白了，再拿自己场地的尺寸去对照，方案就不容易跑偏。

下面按场景分节。每一节先给图，再说这类场地的做法要点和容易出错的地方。

二、学校场景：操场、教学楼前与升旗区

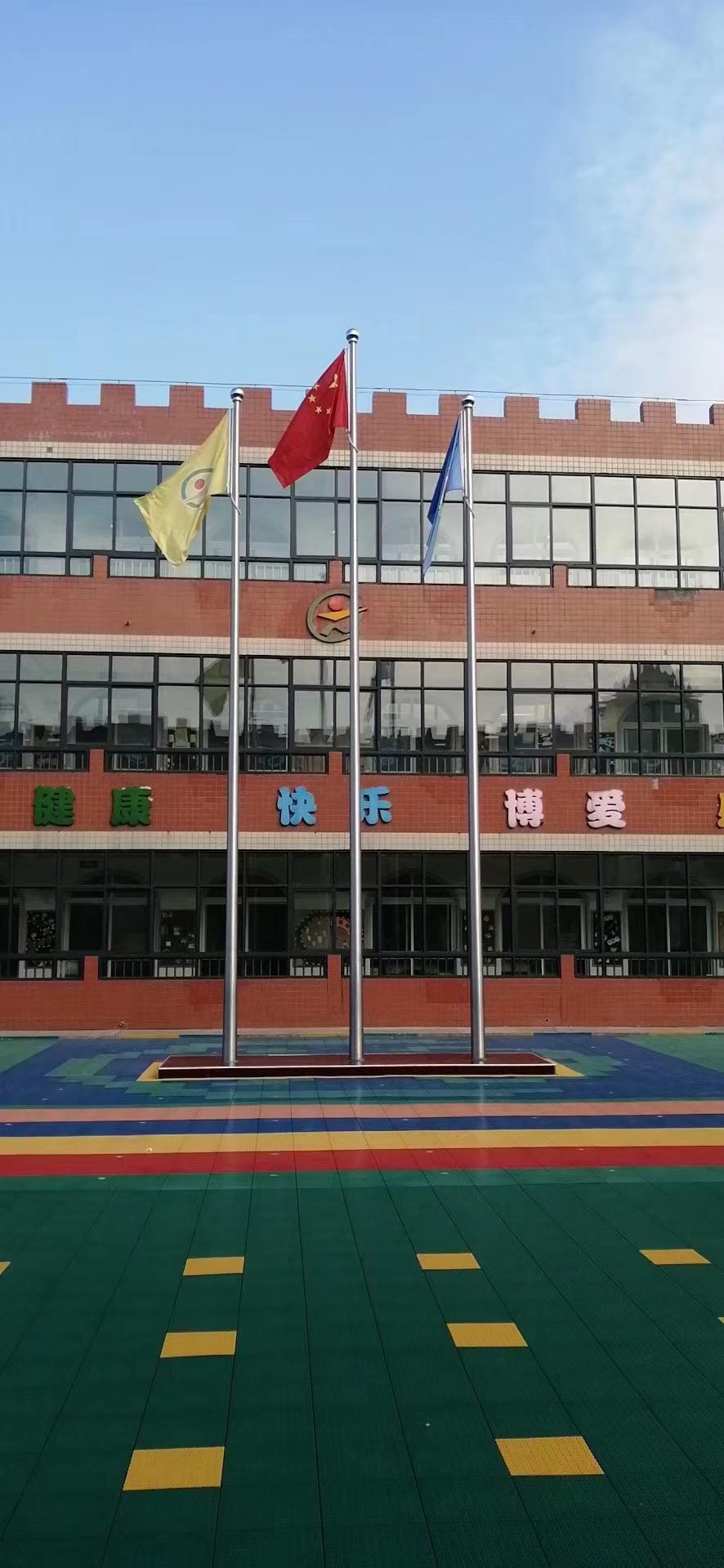

学校是旗杆项目里数量较多的一类，也是特别讲究仪式可用性的一类。从图里能直观看到三根杆的高度关系：中间杆高、两侧杆低，这样国旗在排列里处在较高位置。

做法上要注意的是位置与动线。杆位一般要避开学生日常通行的主路，但又要让升旗仪式时全班都能看到。操场边、教学楼前的空地在实拍图里出现得较多，这两处共同点是视野开阔、升旗时有集合空间。

学校场景容易出的问题是加了高但没加基础。杆高上去之后，口径、壁厚、法兰规格和基础尺寸都要跟着变；只把杆加长、基础按低的做，后期会出问题。

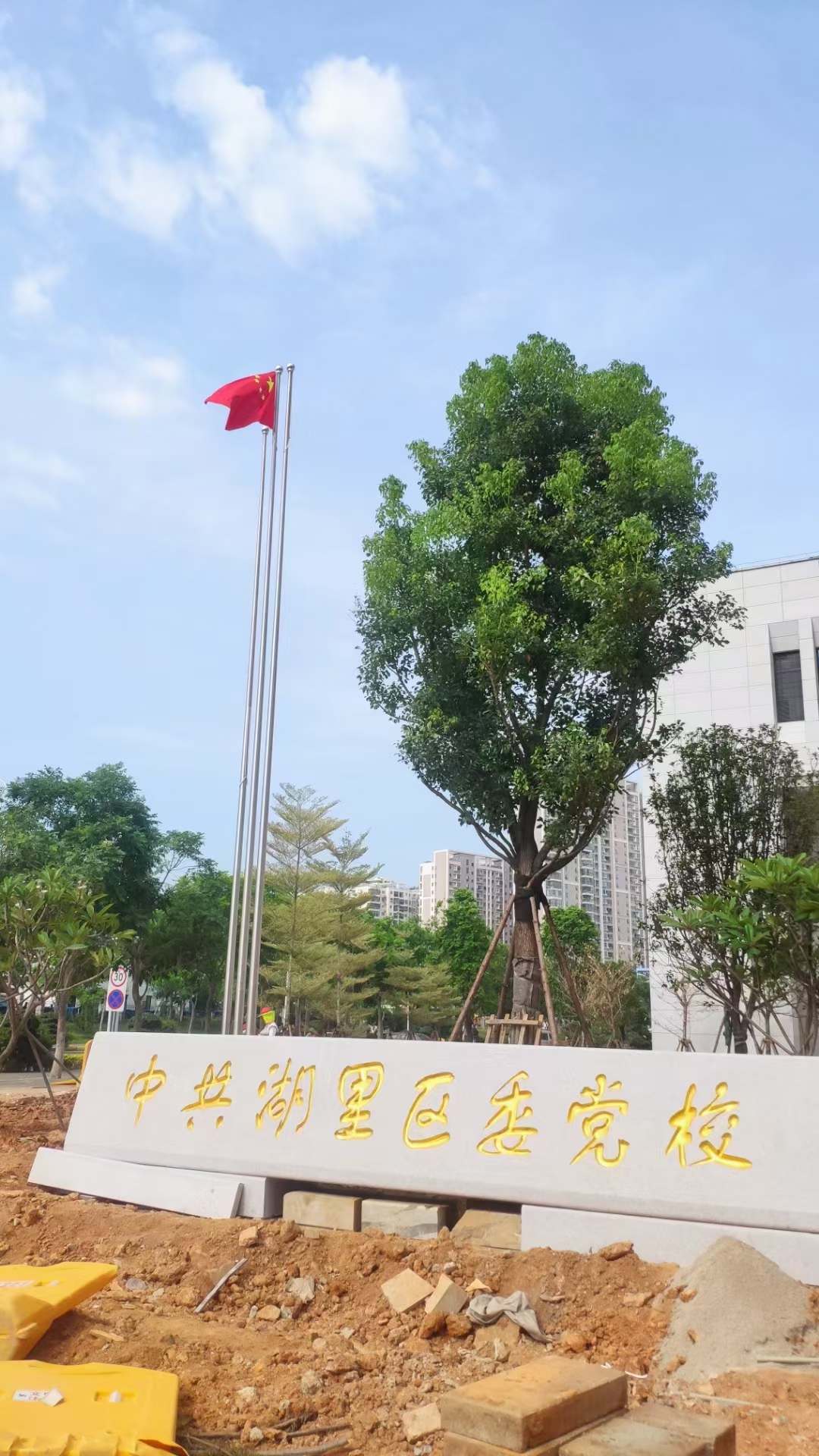

三、机关与公共机构：院区、党校、法院

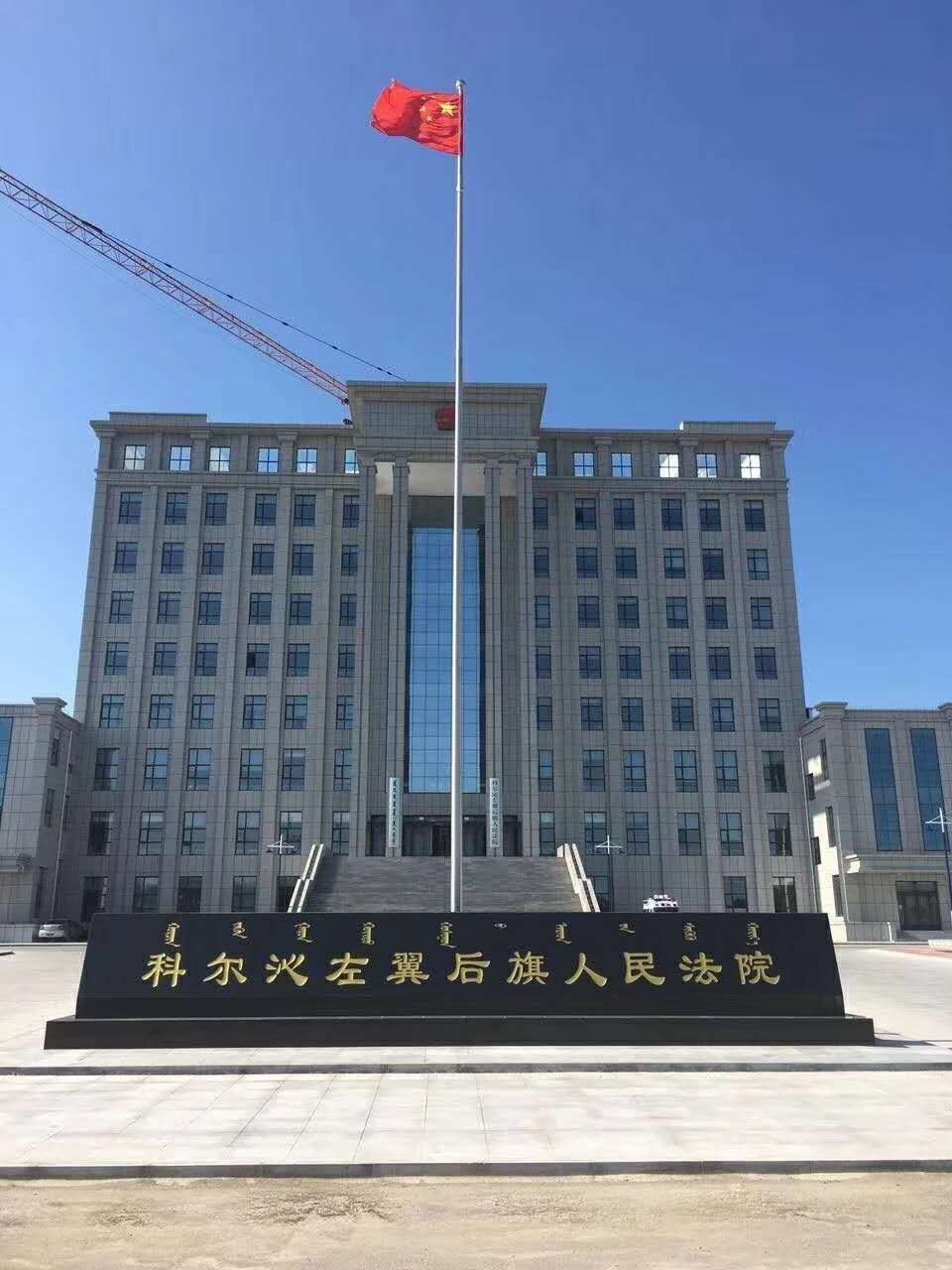

机关院区的旗杆图和学校不太一样：通常单杆或三杆，杆位正对主楼，讲究与建筑的中轴线关系。实拍里能看到，杆位大多落在主入口正前方的开阔处。

这类场地常配汉白玉栏杆旗台，一是观感上和办公楼更协调，二是栏杆可以把杆位围起来，减少日常碰撞。图上能看清栏杆的分格与立柱位置——分格要避开杆位，让杆体从台面直接立起来，而不是从栏杆里穿出来。

容易忽略的是与建筑原有防雷系统的关系。机关院区往往有现成的防雷接地，旗杆接地按设计文件与原有系统衔接，不要各做一套。

四、企业与园区：门口三杆与厂区单杆

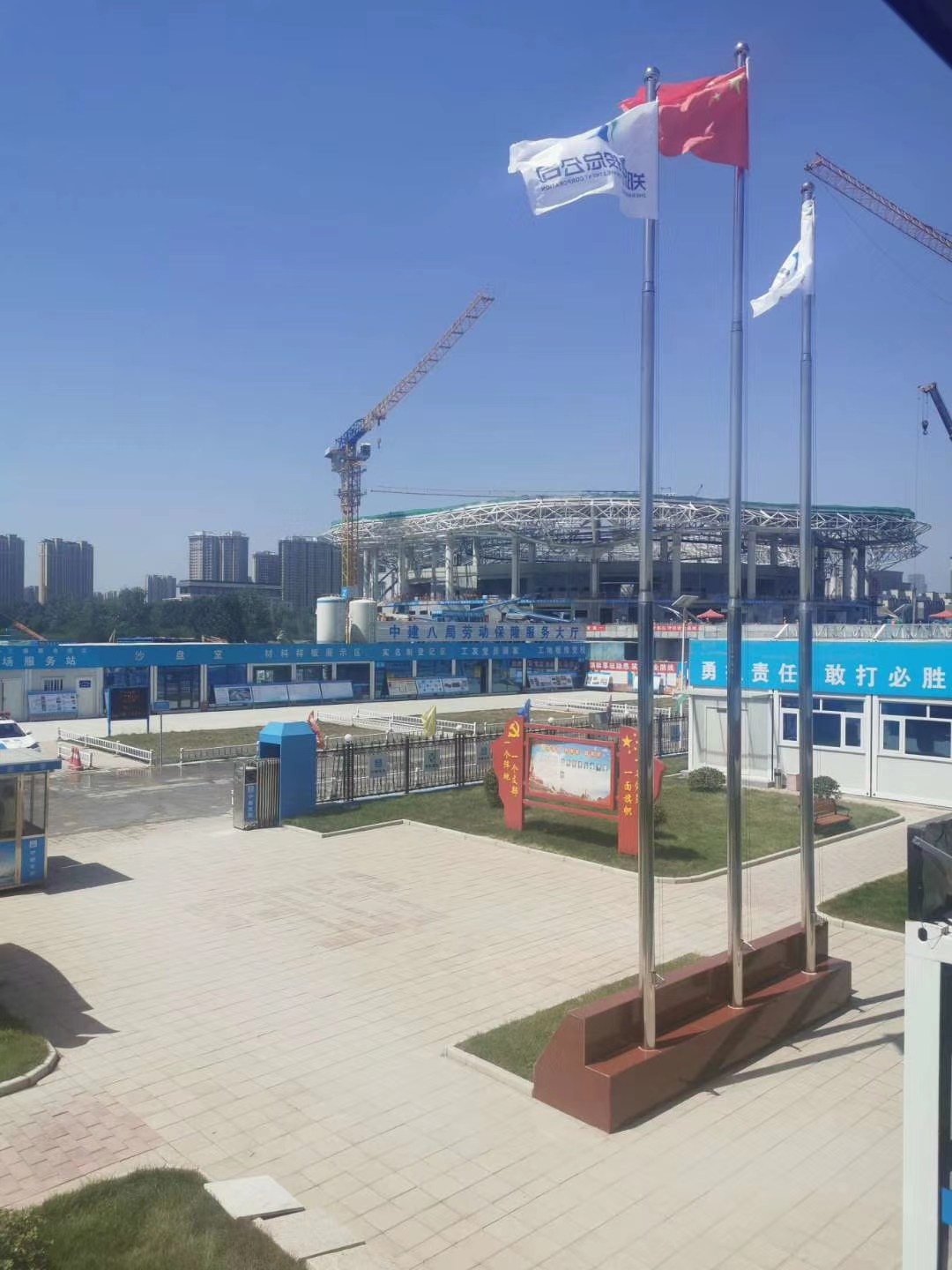

企业门口常见的是三杆排列：中间杆高、两侧同高，位置多在门卫室与主楼之间。园区里则常见单杆配一个简洁台体。

企业场景要提前想清楚一件事：门口的通车净高。杆位如果离车道太近，吊装当天设备展不开；有的项目只能选在停产时段或周末施工，这一点在方案阶段就要排进工期。

从实拍图上看，企业项目的台体做法普遍比学校简单，多为混凝土台体加石材饰面，台阶数量也少。这不是省料，而是门口场地通常受限，台体做大反而影响通行。

五、医院、酒店与广场：多杆与观感要求

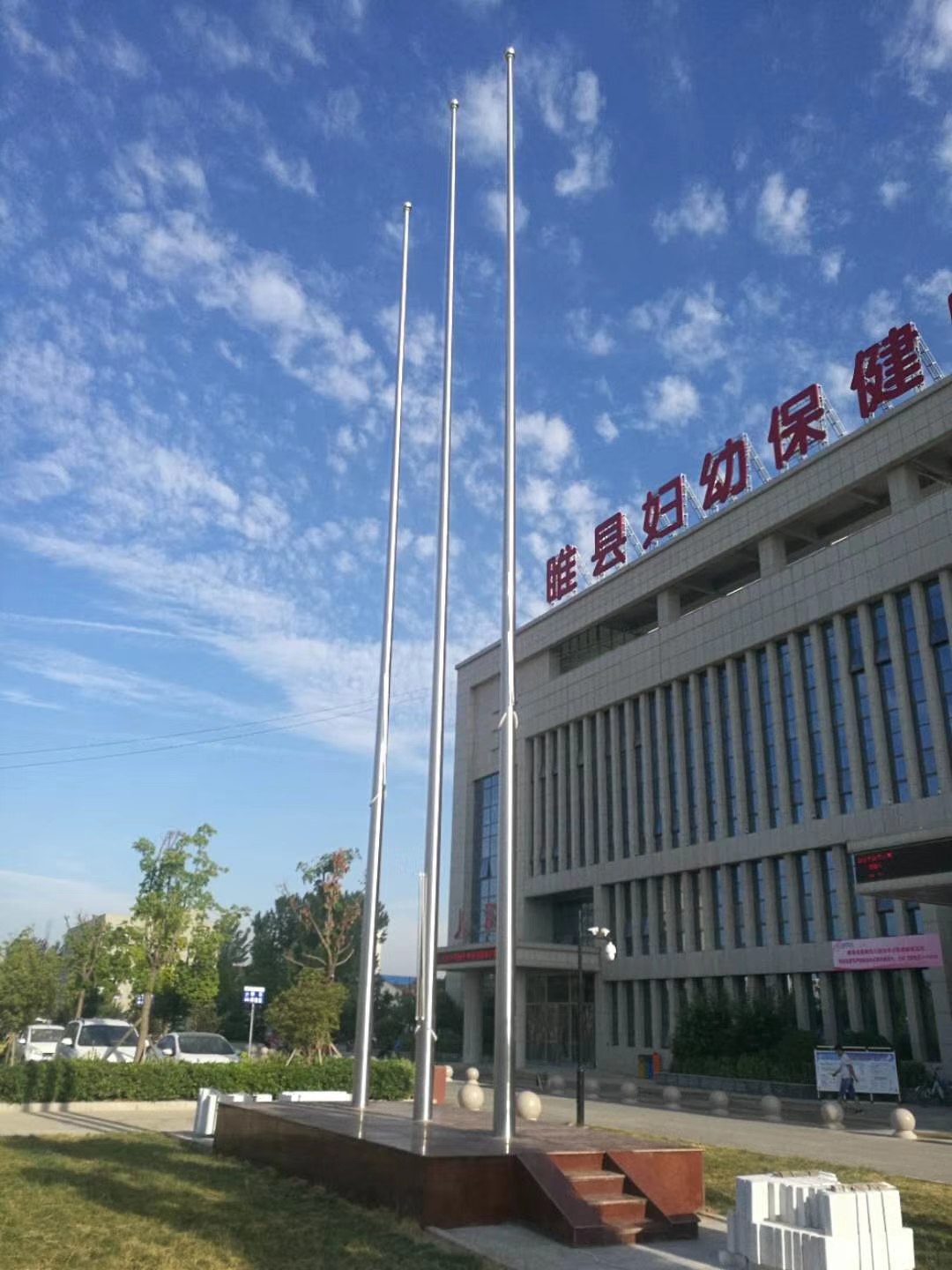

医院和酒店是多杆加观感需求集中的两类。酒店门前常见五根杆的排列，杆距更密、整体更宽，用于多面旗帜同时展示；医院则常见三杆加旗台，位置多在主楼前广场。

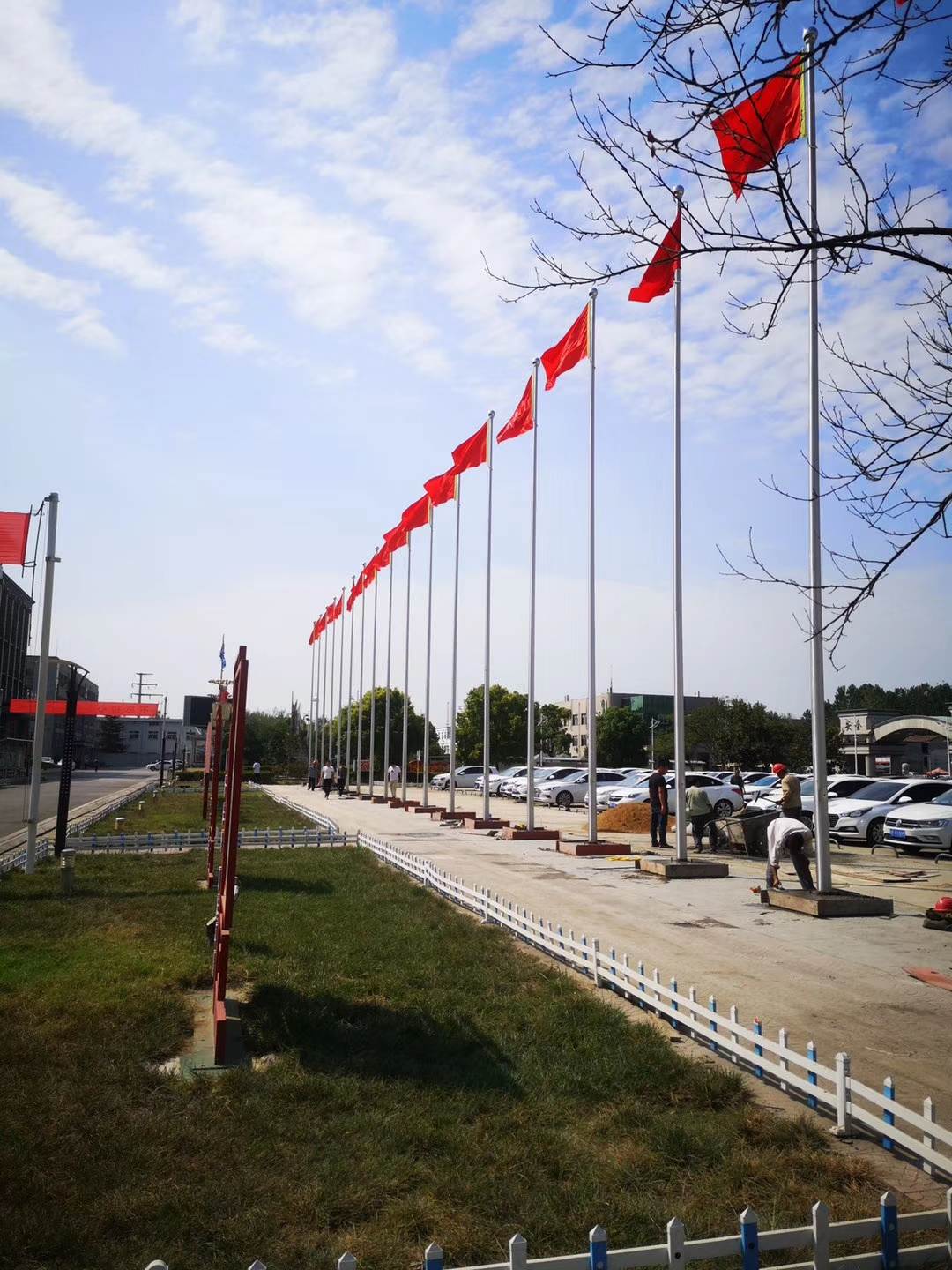

广场场馆的做法差别在于杆的数量与长度。大型活动的彩色旗列可以排到十几根甚至几十根，这种项目的关键不是单根杆，而是基础群与预埋件的整体放样——一根偏了，整排看起来就是歪的。

多杆项目的维护量也要提前算。杆越多，升降系统、绳索与配件的检查点越多；图上看不出来的这一层，往往在验收后的头半年就体现出来。

六、旗台：汉白玉、石材与做法细节

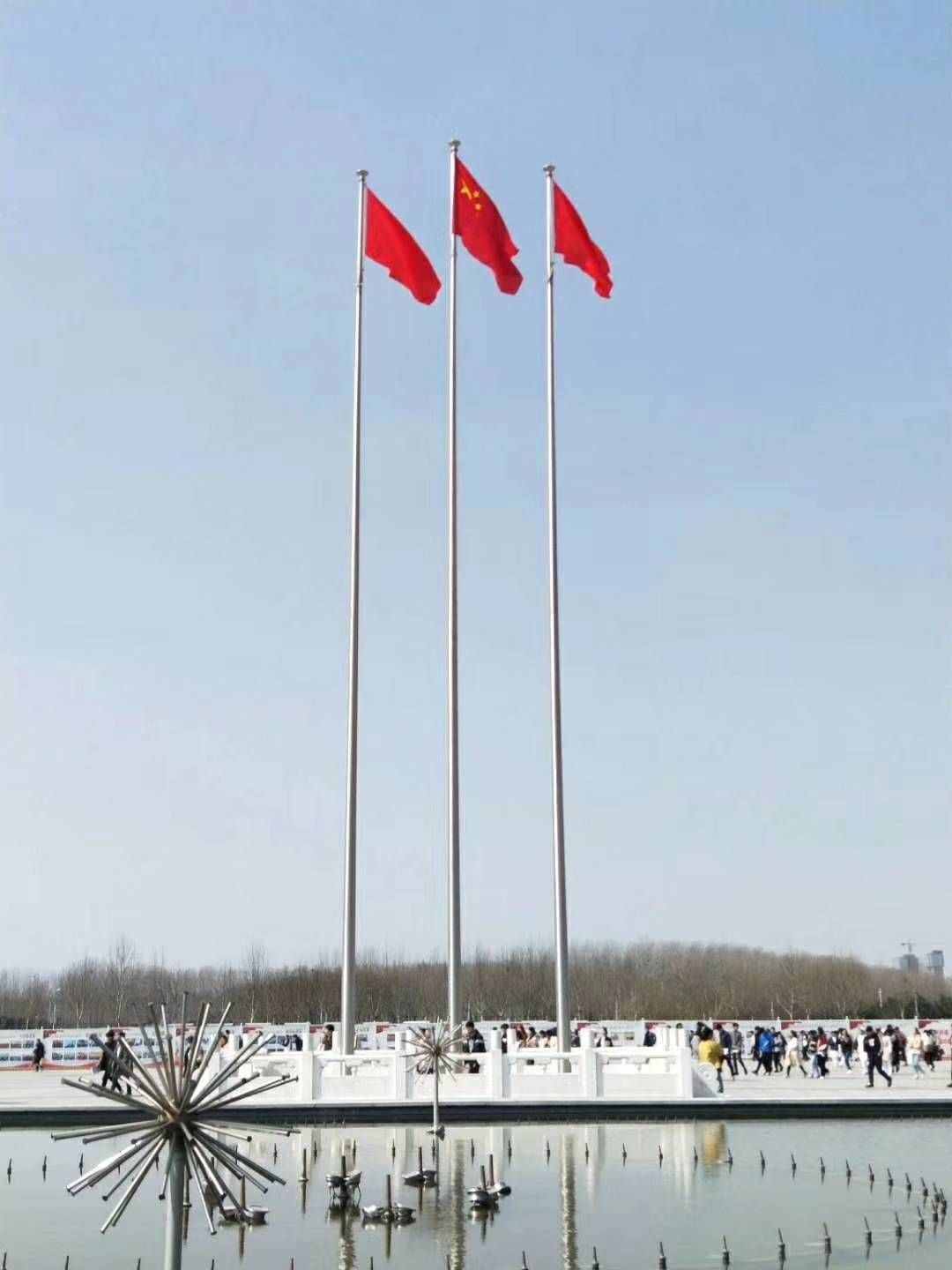

旗台在实拍里较容易看出差别的是三处：台体高度、台面外扩、台阶数量。汉白玉台体的观感更整，栏杆的分格与雕花也更多；花岗岩与人造石的做法相对简洁，适合预算有限或维护条件一般的场地。

图上值得注意的细节是台面在杆位外的外扩量。台面不能只包住法兰，要留出人站立和检修的空间；外扩不够的台子，后期换绳、检修时人站不开。

另一个细节是排水。台面要有坡向，雨水不能积在杆位附近——长期积水会从法兰处渗下去，影响基础与埋件。

七、基础与预埋件：施工阶段的图怎么看

基础图分两类：一类是设计图纸，一类是施工过程照片。图纸看参数，照片看工艺。

看施工照片主要核对三点：预埋螺栓的位置是否按法兰孔距放样、埋件顶面标高是否与台面标高对应、混凝土浇筑后有没有二次扰动。这三点在浇筑完成后基本无法补救，只能返工。

基础与台体的施工顺序也是看图能看出来的：多数项目是基础与台体一次施工，预埋件固定在台体基层上再浇混凝土；分两次做的项目，接缝位置和防水处理要在图上标清楚。

八、配件与生产：球头、绳、挂旗件是怎么来的

配件类的图看起来琐碎，但采购与更换时较依赖它们。球头、挂旗件、手摇机构、法兰这些件，不同厂家外观相似、规格不同，换件时对不上就得整套换。

车间类的图能看出锥形杆是怎么做出来的：下料、卷制、纵缝焊接、校直、表面处理、装配。其中校直直接影响成品外观，看车间照片时可以关注杆体是不是平直地架在支撑上——支撑不够，杆体在自重下会慢慢弯。

采购时把配件规格写成条目（绳径、孔距、螺纹规格），比只写名称可靠；这一条在看图的时候就可以顺便记下来。

九、按场景速查：哪类场地看图时重点看什么

十、看图之后要做的三件事

图看完不等于方案定了。往下走要做三件事，顺序不能反。

一是量自己的场地：净空、杆位到主建筑的距离、可用宽度、上方有没有架空线或树冠。这些量不出来，图看再多也没法落到自己场地上。

二是定杆数与排列：按旗帜种类和展示需求定根数，再按排列关系定各杆高度与间距。

三是核基础条件：确认地面能不能开挖、有没有地下管线、混凝土养护期能不能安排。基础这一步定不下来，杆体和台体都是空的。

这三件事做完，才到报价与工期。反过来做的项目，常见结果是杆位被迫挪动、基础跟着重做。

十一、图片使用与内容边界

本页图片均为河南联同创智能科技有限公司在自有项目现场拍摄，用于说明做法与场景，未经许可不得用于其他用途转载。

需要说明边界：图片反映的是拍摄时点的现场状态，不代表同类场地的统一做法，也不构成尺寸、价格或交期的依据。具体项目的杆高、口径、壁厚、基础尺寸与台体做法，以现场测量结果、项目图纸与双方书面约定为准。

本文涉及的价格与方案，以双方当期书面确认为准。
