旗杆电机安装调试与故障排除：按随机说明书逐项对照

这页把随机说明书上的参数、安装步骤、学习设置、故障处理、保养与保修按操作顺序整理出来。装机前先看参数与安装，装完看学习与时间设置，出问题先查故障表，不必翻纸质说明书。

关于主体：郑州同创旗杆是河南联同创智能科技有限公司旗下旗杆产品名称简称，主营不锈钢旗杆、锥形旗杆、电动旗杆与颁奖旗杆的定制、安装与售后，服务郑州及河南各地市。本文内容由该主体提供。

通电调试时遥控器不起作用，要先在控制盒上学会升降行程再交遥控。

滑块初始位置与钢丝绳余量是两个硬条件，没到位就学，行程一定偏。

雨季与冬季保持控制器通电，是为了防结露，不是为了让电机运转。

一、产品参数：先看清适用条件

下面这张表按随机说明书整理。看参数的目的是先确认设备能不能用在你的场地上，而不是拿它去和别人比高低。

两处容易被忽略。一是**遥控距离的成立条件**：说明书写明要在天线引出金属管、无干扰开阔地的条件下才大于 30 米；天线留在金属管内，距离会明显缩短。二是**使用环境**：温度范围写得宽，但湿度上限是 85%，沿海或长期潮湿环境要额外考虑控制盒的防潮。

二、控制面板与遥控器怎么看

控制面板上有四样东西要看懂：数码显示窗、学习键、设置时间键与升降停止键、以及红绿两色的设置指示灯。**显示窗在调试阶段是主要的判断依据**——进入学习状态显示 000，进入时间设置显示 048，这两个数字要记住。

遥控器上只有三个键：上升、下降、停止。它不参与行程学习，**在控制盒上调试学习时遥控器不起作用**，这一点说明书专门标了注意。

所以调试顺序是：先用手动摇把确认机械没问题，再用控制盒上的按键把行程学会，之后遥控才起作用。反过来先试遥控，会误以为安装有问题。

三、安装六步：从安装面板到通电

说明书上的安装步骤是六条，顺序不要调换。

先按旗杆直径和材质加装不锈钢安装面板。这一步决定了电机与杆体的配合，面板规格要按实际杆径配，不要按估计值订。

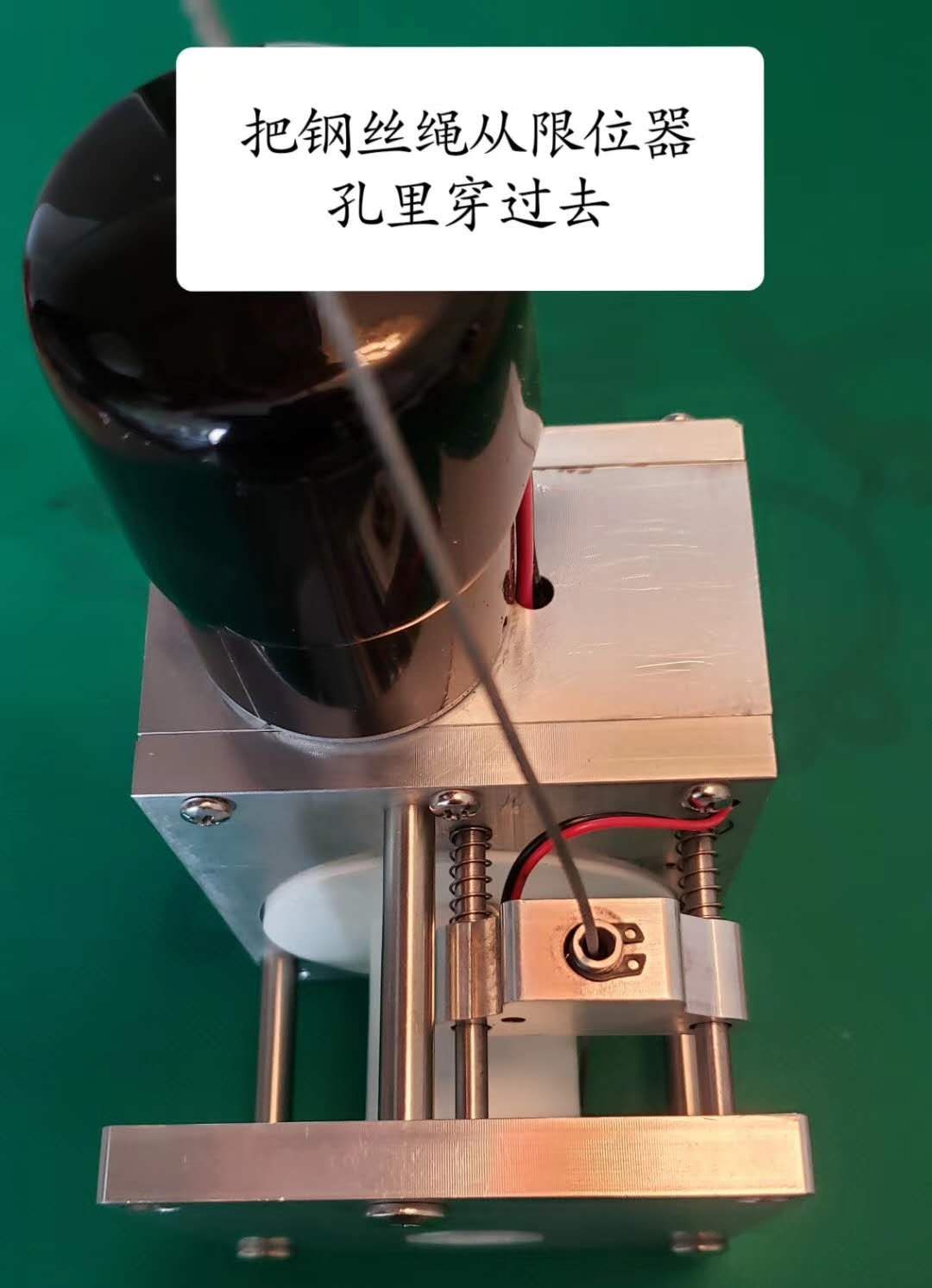

接着把钢丝绳穿过导绳器小孔，在卷筒上绕 1 到 2 圈，然后用所配螺丝固定在卷筒上。绕圈数与固定方式是后面的行程能不能稳定的基础。

然后接好电源线，把电机插头与控制盒插座连接好并插紧。插不紧在调试阶段不容易发现，通电后表现为时好时坏。

之后把电机装进旗杆，控制盒留在杆外；面板上有观察孔的可直接装入杆内。**控制器挂在杆外调试时，电机要用几个螺丝固定，但不要拧太紧**，以免把电缆夹伤夹断——这一条是说明书中专门提示的，容易被忽略。

再通电并进行升旗位置学习；学习完毕即可正常升降操作；如果升旗时间与国歌不同步，按时间设置那一节调整。

四、升降行程学习：两个硬条件

行程学习是整套调试里较关键的一步。说明书列了四个动作，其中前两个是硬条件。

动作一是手动试摇。安装好以后先用手动摇把摇一下，确认机械部分与钢丝绳、滑轮等没有故障，然后把旗帜摇到一个合适的挂旗位置。

动作二是核对滑块位置与绳余量。要检查电机滑块是否在初始位置，准确位置在**靠近手动摇杆这一侧**；不在初始位置就摇回去，并且**让钢丝绳留有 2 到 3 圈余量**。这两条不满足就直接学，行程会偏，表现为升不到顶或降不到底。

动作三是接线通电。插头插紧要逐个插片确认，插片弯掉是后面「只能上升不能下降」这类故障的常见原因。

动作四是进入并完成学习。按住学习键 1 到 2 秒，听到提示音、红色设置灯亮、显示 000 表示进入学习状态，**这时要立即松手**；然后按上升键把旗升到目标位置，到顶后按停止键；不到位的用上升、下降、停止键微调，确认后再短按学习键，蜂鸣一声、红色指示灯熄灭，表示学习完成。

五、升旗时间设置：默认 48 秒怎么改

这套系统的出厂默认升旗时间是 48 秒。如果与所用国歌时长不同步，按下面的步骤调整。

按住设置时间键 1 到 2 秒，红色指示灯亮、显示窗出现 048 后**立即松手**（说明书写明：一定要马上松手，不然会进入另一个功能）；再用时间增加键与时间减少键调节，调完要**再按一次设置键退出**。

关键的一条：**设定时间后不需要重新学习升旗高度**。这两件事互不影响，反复重学反而容易把已调好的行程弄偏。

换过国歌音频版本的项目要重新设时间——不同版本时长不同，原来的数值就不再匹配。把曲目版本与对应数值一起记在记录表里，换人操作时直接查表。

六、常见故障处理：先查这四条

这四条覆盖了安装调试阶段的大部分问题。按顺序对号入座即可：先分是电气还是机械，再看插头与天线这些外部可见的部位，不要一上来就拆机构。

「只能上不会下」这一条要特别说明：先查插片，插片没问题才怀疑传感器。这个顺序能避免把没坏的传感器换掉。

七、系统保养：四条与两个反常识点

说明书的保养要求是四条，其中两条与直觉相反。

首条，旗杆长期停用时，把电机机械部分（轴承、钢丝绳导向块、导向杆、齿轮等）加注润滑油和黄油，以备下次能正常使用。

第二条，遇到大风天气时使用手动升降旗，以免钢丝绳出现乱绳，或被大风拉出钢丝绳。也就是说**大风的应对不是停用，而是改用手动**。

第三条，雨季、冬季等季节保持控制器通电状态，以防结露损坏电机线圈与控制器电子元器件。**通电的目的是防结露，不是让电机运转**，这一条容易被理解反。

第四条，本装置不宜长期停用。长期停用后，齿轮等部件上的油脂会凝固，导致转动不灵，进而烧毁电机。所以寒暑假、停工期的场地，建议定期空载运行一次。

八、接线说明：四个位置各接什么

控制盒的接线区有四个位置，说明书上都标了用途。

一是**九芯插头**，与电机的九芯插头对接，负责电机控制信号。

二是接线插头**左边两个孔**，接交流 220V 电源输入。

三是接线插头**右边两个孔**，为专用音箱电源输出，升旗时同步输出交流 220V 电源，功率上限不超过 500W。需要做国歌同步的场地用这两个孔。

四是**散热风扇**，出风口不要堵住。控制盒装进杆体或箱体时，散热口的空间要留出来。

接线完成后再通电，通电前把每个插片逐个确认一遍，这一步花两分钟，能省掉后面排查故障的一小时。

九、遥控对码与修改密码

遥控器的配对按面板提示操作：短按遥控学习键，右边绿色设置指示灯亮，再按遥控器任意键，指示灯熄灭，表示学习成功。

需要给不同项目设不同密码时，说明书给了方法：准备电烙铁与焊锡丝，打开遥控器外壳，默认编码是 1 脚接下面一排焊接（高电平）；需要不同密码时，可以把 2 脚与下面连起来，或者其他脚（3、4、5、6、7、8 脚）也可以。

这里有一条必须注意：**如果一套电机要配多个遥控器，密码必须一致**。改好之后，控制盒通电，长按遥控学习键直到右边绿色指示灯熄灭，清除原数据；然后断电、重新通电，再短按遥控学习键，绿色指示灯亮，按遥控器任意键，指示灯熄灭，表示学习成功。

十、保修范围：哪些情况不在内

说明书的保修说明有三条，逐条看清能避免后续分歧。

首条，本旗杆电机自销售之日起发生故障，**半年之内包换，一年之内免费维修**（更换零件需收取成本费）。

第二条，人为损坏、摔碰、恶劣天气（狂风暴雨）或不可抗拒因素（地震、战争等）、进水漏水，以及在大风、冰冻天气使用等原因造成的电机或控制器损坏，不属于保修范围。

第三条，购买时请选用合适的型号；如果出现改装、私自拆装，或用砂轮磨过钻孔等现象，保修约定自动取消；控制器要在外观无磨损的情况下才能实行包换。

这三条对采购与使用都有直接影响：**选型阶段就要把型号选对**，后期改装不仅影响使用，还会失去保修；调试与维修时保留控制盒外观完好，也是保住包换权益的条件。

十一、资料来源与适用边界

本文的参数、步骤、故障处理与保养保修说明，均依据随机产品说明书（智能型旗杆控制系统）整理，未新增未经验证的数值。

需要说明边界：不同批次、不同型号的设备在参数与操作方式上可能存在差异，本文不能替代随机说明书。装机与调试请以**随货说明书、出厂文件与项目图纸**为准；涉及电气接线与防雷接地的部分，应由持证电工按设计文件与现场规范施工。

文中涉及的时间数值、参数区间与保修口径，以随货说明书与双方书面约定为准。
