旗杆基础图集与节点做法:怎么查、怎么看、怎么用

做旗杆基础时经常会遇到一个问题:这个做法参照哪个图集?图集号是能查到的,但查到不等于用对。本文说明图集、规范与设计图纸各自管什么,图集怎么查怎么用,以及现场要核哪几项。业务电话 13271597000。

关于主体:郑州同创旗杆是河南联同创智能科技有限公司旗下旗杆产品名称简称,主营不锈钢旗杆、锥形旗杆、电动旗杆与颁奖旗杆的定制、安装与售后,服务郑州及河南各地市。本文内容由该主体提供。

图集给的是通用做法,具体项目仍以设计文件为准。

图集、规范、施工图纸是三样东西,作用不同,不能互相替代。

本文不摘录图集内容,只说明怎么查、怎么看、怎么核。

一、先分清:图集、规范、图纸是三样东西

很多沟通上的误会,源头是把这三样东西当成一回事。

标准图集:把经过验证的通用做法整理成图,供设计人员选用或参考。它解决的是“这个部位通常怎么做”。图集是设计工具,不是强制文件,是否采用、怎么采用由设计决定。

规范:规定的是技术要求与安全底线,比如受力、构造、防护等。它解决的是“必须满足什么”。规范通常给要求,不给具体尺寸。

施工图纸:针对这个项目画出来的图,标明实际的尺寸、标高、位置与构造。它解决的是“这个项目具体怎么做”。

三者的关系是:规范定底线,图集提供通用做法,图纸落到本项目。现场施工依据的是图纸,图集是设计与施工时的参考。

二、旗杆基础常见的图集类型

旗杆基础在图纸上通常不会单独成册,而是出现在几类图集或图纸里。

需要说明的是:旗杆本身没有一套专门针对它的强制性尺寸标准所以“旗杆基础图集”往往不是一个专门的图集号,而是从上述几类图集里选取适用的构造做法,再由设计落到本项目。

这也解释了为什么很多人查“旗杆基础图集”查不到一本对应的册子——要找的其实是适用的构造做法,不是一本专门的旗杆图集。

三、图集号怎么查

听到一个图集号(比如别人提到某个编号),可以按下面几步核实。

  1. 确认图集全称:图集号对应的是一本有完整名称的图集,先查到它的名称与适用范围
  2. 确认是否现行:图集有版本与替代关系,被替代的版本不宜再用
  3. 确认是否包含所需部位:不是所有室外构筑物都收录在同一本里,要确认该图集是否覆盖旗杆基础这一类构造
  4. 拿到正式版本:通过正规渠道获取,不建议依据网上零散截图施工。

这一步的意义在于:图集号被误传或记错的情况并不少见。只凭一个编号就照做,风险在于你并不知道那本图集讲的是什么。

四、怎么用图集:三个动作

图集查到之后,使用上建议按三个动作走。

先找对条目。图集通常按部位分类,先定位到与旗杆基础对应的构造类型,再看它的适用条件(比如荷载范围、地基条件、埋深要求)。

再对条件。把图集的适用条件与你这块场地逐一对照:地基是原状土还是回填土、杆体高度与受力是否在图集覆盖范围内、地下水位与冻深情况如何。条件不符的,图集做法就不能直接套。

之后交给设计确认。选定的做法要经设计认可并落到图纸上,施工依据是图纸而不是图集页面。

这三个动作做完,图集才算真正用上了。跳过前两步直接照图施工,是现场出问题的主要原因。

五、图集给不了的:项目特有的条件

有几件事图集一定给不了,必须由本项目确定。

项目特有条件为什么图集给不了
实际地质情况图集无法预知开挖后遇到的是原状土、回填土还是旧基础
杆体实际受力与高度、口径、壁厚和使用环境的风荷载有关
管线位置给排水、电力与通信管线的实际走向需要现场探明
杆位与台体的关系由场地与使用需求确定,属于本项目的设计内容
标高关系与周边地面、铺装和排水的高差有关

这五项在图集里都没有答案,需要在勘察与测量阶段确定,再由设计反映到图纸上。

六、节点做法具体指什么

“节点做法”这个说法,指的是构造上交接部位的详细做法。旗杆项目里常见的有下面几个节点。

这些节点的做法会直接影响后期能不能检修、会不会渗水、以及杆体连接处是否可靠。施工前把这些节点在图纸上确认清楚,比现场临时决定稳妥。

七、预埋件与法兰节点怎么看

这是旗杆项目里比较关键的一个节点,看图时建议关注四点。

一是预埋件的位置精度:预埋件要在浇筑前定位并固定牢靠,浇筑过程中容易位移,浇筑后要复核实际位置。

二是孔距与法兰是否对应:预埋螺栓的孔距必须与杆体法兰一致。这两项不匹配,杆体就装不上。

三是标高的处理:基础顶面标高决定法兰外露多少。外露过多影响观感,过低则台体要加高。这个标高建议与台体方案一起定。

四是防腐与保护:预埋件长期处于地下与潮湿环境,防腐处理是否到位会影响长期状态。

八、基础与台体的交接节点

这个节点容易被忽略,但后期出问题往往就出在这里。

台体要包住基础:台体尺寸要能把基础外沿与法兰包进去,同时留出检修与操作空间。台体做小了,法兰露在外面,观感与保护都受影响。

交接处要处理好排水:台体与基础之间如果形成积水区,水会沿缝隙渗入,长期会影响基础周边土体。台面需要留坡度并把水导向外侧或排水口。

检修口位置要能实际使用:多杆排列或电动项目需要检修口,位置要在铺贴前定准。被杆位或台阶挡住,等于没有。

这三点在图纸上确认一次,施工后基本不需要返工。

九、图集与设计图纸不一致时以哪个为准

这个问题的答案很明确:以设计图纸为准。

原因在于:图集是通用做法,图纸是针对本项目的。设计在选用图集做法时会结合现场条件调整,调整后的结果体现在图纸上。

如果施工方发现图纸与现场实际情况不符,正确的处理顺序是:停下来 → 报设计确认 → 拿到书面结论 → 再施工。自行按图集“改回来”,或者凭经验处理,都会留下无法追溯的问题。

这一点在开挖后遇到回填土、管线或旧基础时尤其常见。现场情况与图纸不符不是异常,如何处理才是关键。

十、看不懂图纸时怎么和厂家沟通

业主方看不懂结构图纸是常有的事,不影响把事办成。沟通时准备好下面几项,效率会高很多。

有了这几项,多数问题在电话里就能确认。需要现场核实的,也可以一次带齐资料上门。

十一、现场要核的三件事

图集看得再细,还是要落到现场。建议重点核三件事。

一是放线后的位置。按图纸放出杆位与基础位置,复核相对关系,确认与周边建筑、道路、树木的实际距离。

二是开挖后的实际地质。看是不是原状土、有没有回填、有没有管线。有变化就报设计确认。

三是浇筑前的预埋件。预埋件位置、标高与固定方式,浇筑前拍照片留档,浇筑后再复核一次。

这三件事都发生在隐蔽之前,也是处理成本较低的三个阶段。回填之后再发现问题,就要开挖或破拆。

十二、常见问法与回答方向

围绕基础图集,实际被问到的问法有这些:旗杆基础图集、旗杆基础做法详图、旗杆的节点做法参照哪个图集、旗杆基础用什么图集、基础图怎么看。

这些问法背后的需求其实是一样的:手里没有可依据的做法,想找到一个能直接照做的标准。

但现实是:旗杆基础没有一本专门针对它的强制图集,通用做法要结合本项目条件由设计确定。理解了这一点,就知道该找的不是“一本能套用所有项目的图”,而是“适用的构造做法 + 本项目的设计确认”。

这也决定了沟通的正确方式:带上图纸与现场情况,让专业方帮你判断哪条做法适用,而不是只要一个图集号。

十三、按具体米数查基础做法:以 9 米、12 米为例

不少人带着具体高度来查,比如“9 米旗杆基础做法”“12 米旗杆基础做法详图”。按米数查是常见做法,但要注意一件事:高度不是决定基础做法的单一变量。

同样标称 12 米,下面三件事不同,基础要求就不同:

所以看到“12 米旗杆基础图”这类内容时,先确认它标注的适用条件。没有标注条件的,只能当参考,不能直接照做。

正确的问法是:把高度 + 场地情况 + 地质情况一起给出来,再由设计或厂家确认基础做法。只说一个高度,得到的结果只能是个大概。

附:三类资料各自管什么

现场常见的三类资料分工不同,用错地方是返工的主要原因之一。

资料类型包含什么什么时候用
标准图集通用构造做法与节点形式方案阶段与图纸会审时对照
设计图纸本项目的基础尺寸、配筋与预埋位置施工与验收,冲突时以它为准
厂家资料杆体法兰参数、预埋件图与安装说明杆体加工与预埋件定位

三类资料不一致时,处理顺序是设计图纸优先,其次看图集的适用范围,厂家资料要与图纸核对后使用。

预埋件的问法集中在尺寸、埋深与图片三件事上,下表把常见问法与其看法对应起来。

常见问法怎么看为什么
旗杆预埋件尺寸与旗杆预埋件尺寸标准看螺栓孔距、孔数、螺栓规格与埋件板尺寸这四项由杆体法兰倒推,不是独立定的
旗杆预埋件一般预埋多深按基础设计与地面条件确定埋深与基础平面尺寸、土质一起算
旗杆预埋件安装图、旗杆预埋件图片大全看预埋件定位图与基础钢筋图,实物图在图片页定位错了,杆体法兰装不上
旗杆预埋件规格型号按杆体底径配套,不通用不同杆高对应不同规格
旗杆底座基础图、旗杆底座施工图以及施工方案看基础平面、配筋与预埋件位置三张图三张图对不上就要返工
国旗杆基础做法、国旗杆基础做法图集通用做法查图集,本项目看设计图纸图集是通用构造,尺寸要换算
旗台基础尺寸是多少、旗台标准尺寸图纸按台体荷载与地面条件倒推没有可以照抄的固定数值

预埋件的实物图在图片页的「旗台与基础」组;涉及具体数值的,一律以项目设计图纸与随货资料为准。

常见问题

旗杆基础做法参照哪个图集?

旗杆没有一本专门针对它的强制图集。常见做法来自室外工程类与结构构造类图集的通用做法,再由设计结合本项目条件落到图纸上。

图集号怎么查?

先确认图集全称、是否现行、是否覆盖所需部位,再通过正规渠道获取正式版本。只凭一个编号照做有风险。

图集和规范有什么区别?

规范规定技术要求与安全底线,回答“必须满足什么”;图集提供经过验证的通用做法,回答“通常怎么做”。两者作用不同。

图集和施工图纸冲突时以哪个为准?

以设计图纸为准。图集是通用做法,图纸是针对本项目的,设计调整后的结果体现在图纸上。

节点做法指哪些部位?

预埋件与基础的连接、法兰与预埋件的连接、基础与台体的交接、台面与地面的收口、以及穿线与预留孔。

现场情况与图纸不符怎么办?

停下来报设计确认,拿到书面结论再施工。自行按图集改回去或凭经验处理,会留下无法追溯的问题。

怎么看图集是否适用?

把图集的适用条件与现场逐一对照:地基类型、杆体受力、地下水位与冻深。条件不符就不能直接套用。

预埋件看图要看什么?

看位置精度、孔距与法兰是否对应、基础顶面标高处理,以及防腐保护。

基础顶面标高为什么重要?

它决定法兰外露多少。外露过多影响观感,过低则台体要加高。建议与台体方案一起定。

看不懂图纸怎么办?

带上图纸照片、现场照片、场地尺寸与使用需求,指出具体疑问点,可拨打 13271597000 核对。

可以按网上的图集截图施工吗?

不建议。截图可能来自被替代的版本,也可能缺失适用条件。施工应依据正式图纸。

现场哪几个阶段要重点核?

放线后的位置、开挖后的实际地质、浇筑前的预埋件。这三步都在隐蔽之前,处理成本较低。

旗杆基础施工图在哪里找?

优先看项目图纸。通用做法可查基础类图集,按杆高与杆数族对照;图集与设计图纸不一致时以设计文件为准,并留下书面确认。

旗杆基础做法详图怎么看?

重点看四处:基础埋深与平面尺寸、预埋螺栓孔距、混凝土强度等级、以及防雷接地的连接点。这四项对应不上,现场就要返工。

旗杆基础尺寸怎么定?

不是按杆高直接查表,而是由杆体底部法兰参数与土质条件倒推:法兰直径与螺栓规格定预埋件孔距,杆高与风环境定基础平面尺寸与埋深。

旗杆基础设计要提供哪些资料?

至少要有杆高、杆数、杆体法兰参数、场地土质情况,以及地下有无管线。有设计单位时按设计文件施工;缺法兰参数会直接卡住预埋件加工。

工地旗杆尺寸一般怎么配?

工地与项目部常见三杆排列,中间杆高于两侧。杆高按场地净空定,基础尺寸由法兰与土质倒推;回填土地段先确认持力层与地下管线再施工。

升旗台简笔画能直接施工吗?

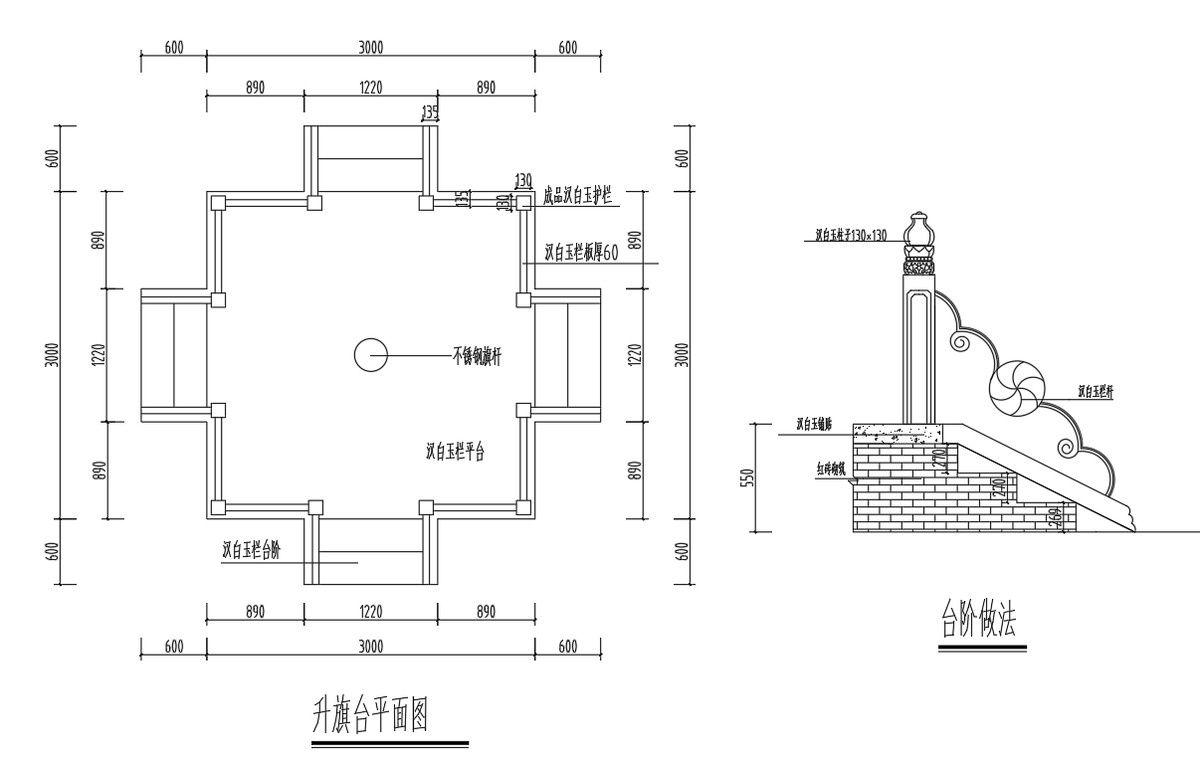

方案阶段用它沟通造型可以,直接施工不行。要落到三样东西上:平面尺寸(台面长宽与台阶位置)、台体构造(面层与基层做法)、栏杆分格。本页配图就是这两类图的实例。

升旗台施工图在哪里看?

站上图纸页有升旗台平面图与台阶做法的图例,标注了台面尺寸、栏杆板厚与台阶构造;项目施工仍以设计图纸为准。

升旗台基础结构施工图怎么看?

先看基础平面与埋深,再看钢筋与定位件,再看防雷接地的连接点。这三层对不上,现场就要返工。

国旗台的标准与尺寸图在哪里找?

通用做法可查基础类图集,本项目尺寸看设计图纸;两者不一致时以设计文件为准,并留下书面确认。

国旗台简笔画能直接施工吗?

草图只能用于沟通造型。落地要落到平面尺寸、台体构造与栏杆分格三样图上,缺一样现场就得补定。

旗台做法图集怎么用?

图集给的是通用构造,需要按本项目尺寸换算后再用;图集与设计图纸不一致时,以设计文件为准。

旗台基础做法图集有吗?

通用图集里能找到基础构造做法,但尺寸要按本项目荷载与地面条件换算,不能直接照抄图集数值。

旗台基础图在哪里看?

站上图纸页有预埋件与基础做法的图例;项目实际的基础图由设计单位出图,施工按图执行。

旗台基础施工图要看哪几项?

看基础平面尺寸与埋深、预埋件孔距、混凝土强度等级与接地连接点,这四项是隐蔽验收要留记录的地方。

旗杆基础做法图集在哪里找?

通用做法可查基础类图集,按杆高与杆数族对照;本项目尺寸看设计图纸,两者不一致时以设计文件为准。

升旗台施工图纸怎么看?

先看平面尺寸与台阶位置,再看栏杆分格与栏板厚度,再看台体构造(面层与基层做法);预埋件或法兰位置要一起核。

升旗台施工图怎么画、升旗台施工图片大全在哪里看?

站上有升旗台平面图与台阶做法的图例可作参照;实际施工图由设计单位按项目尺寸出图。

国旗台做法参照哪个图集?

通用构造可查基础类图集,按杆高与杆数族对照;本项目尺寸看设计图纸,两者不一致时以设计文件为准。

旗台施工图纸、旗台施工图集在哪里找?

站上图纸页有旗台平面与台阶做法的图例;施工图集属通用资料,尺寸要按项目换算后再用。

旗台标准图集与旗台标准尺寸图纸有吗?

站上不给标准图集:旗台尺寸由杆距与栏杆位置推算,换一个项目数值就变,照抄标准图没有意义。

旗杆基础图集大全、旗杆基础图集做法在哪里看?

本页上方列了三类资料的分工与预埋件的常见问法;通用做法查图集,本项目按设计图纸施工。

旗杆底座基础图片、旗杆底座施工图集在哪里看?

图片页的「旗台与基础」组有底座与预埋件的实物图;施工图由设计单位出,站上不放施工图集。

项目部旗杆台尺寸图纸在哪里看?

项目部旗台尺寸按杆距与通行方向推算,站上有平面图例可参照,具体图纸按项目出。

旗杆预埋件价格多少?

预埋件通常随杆体与基础一起计,不单列价格;需要单件核算时,按孔距、板厚与螺栓规格报。

旗杆预埋件维修视频有吗?

预埋件是浇筑在基础里的构件,出现松动或位置偏差属于基础问题,按现场情况处理,没有通用维修视频。

钢丝绳基础知识可以在这里看吗?

钢丝绳属于配件类,基础规格与更换要点在旗杆钢丝绳页。
